什么是旁通壓力平衡式波紋補償器
旁通壓力平衡式波紋補償器是一種特殊的補償器,主要用于補償管道系統中的壓力平衡問題,尤其是在需要吸收軸向位移的工況環境,同時還能保持管道系統壓力平衡。

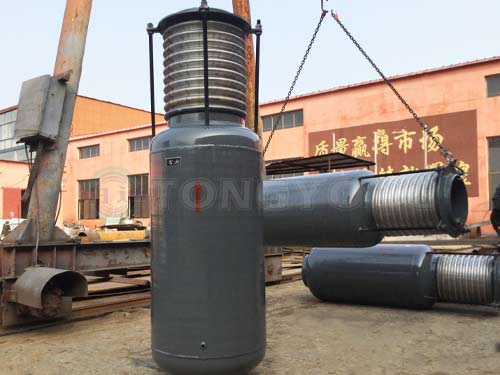

旁通壓力平衡式波紋補償器結構上由波紋管本體、端接管、旁通管、平衡管、導流筒以及其它結構件構成,端接管用于與管道系統相連接,旁通管和平衡管達到壓力平衡,導流筒起到紊流的作用。
介質通過旁通管流動,平衡波紋管兩側的壓力。波紋管通過伸縮運動來吸收軸向位移,旁通管保持壓力平衡,減少推力。平衡系統壓力,減少對管道和設備的推力。能吸收較大的軸向位移,降低對固定支架的推力。
主要用于電廠、化工廠的熱力管道,吸收熱脹冷縮等位移。石油化工行業,用于高溫高壓管道,吸收位移并保持壓力平衡。用于城市供熱管網,用來吸收位移減少推力。
選用時需要根據管道系統的壓力、溫度、介質、補償量以及使用環境進行綜合選用。安裝時參考波紋補償器的安裝規范要求,后期進行定期維護和檢查。
